——针对锂电池正负极材料制备工艺的过程监测解决方案
一. 工艺背景与监测需求
锂电池电极材料的制备主要包括两大工序：研磨工序和搅拌混合工序。
研磨工序是将电极活性材料（如磷酸铁锂、三元材料、石墨等）研磨至微米级甚至纳米级粒度，以保证材料的电化学性能。研磨设备主要包括砂磨机、球磨机、气流磨等。
搅拌混合工序是将研磨后的粉体材料与粘结剂、导电剂、溶剂等混合，制成均匀稳定的电极浆料。浆料的质量直接影响后续涂布工序和最终电池性能。
这两个工序对过程监测提出了不同要求：
| 工序 | 监测重点 | 主要挑战 |
| 研磨工序 | 研磨腔压力、温度、积料情况 | 密闭容器、高粉尘、介质磨损 |
| 搅拌混合工序 | 浆料温度、搅拌罐压力、配比精度 | 高粘度、易团聚、真空环境 |
二. 研磨工序的仪表选型方案
2.1 研磨腔压力监测
研磨设备（如气流磨、砂磨机）通常在密闭带压环境下运行，腔体压力是影响研磨效率的关键参数。压力过高可能影响设备安全，压力波动会导致产品粒度分布不稳定。

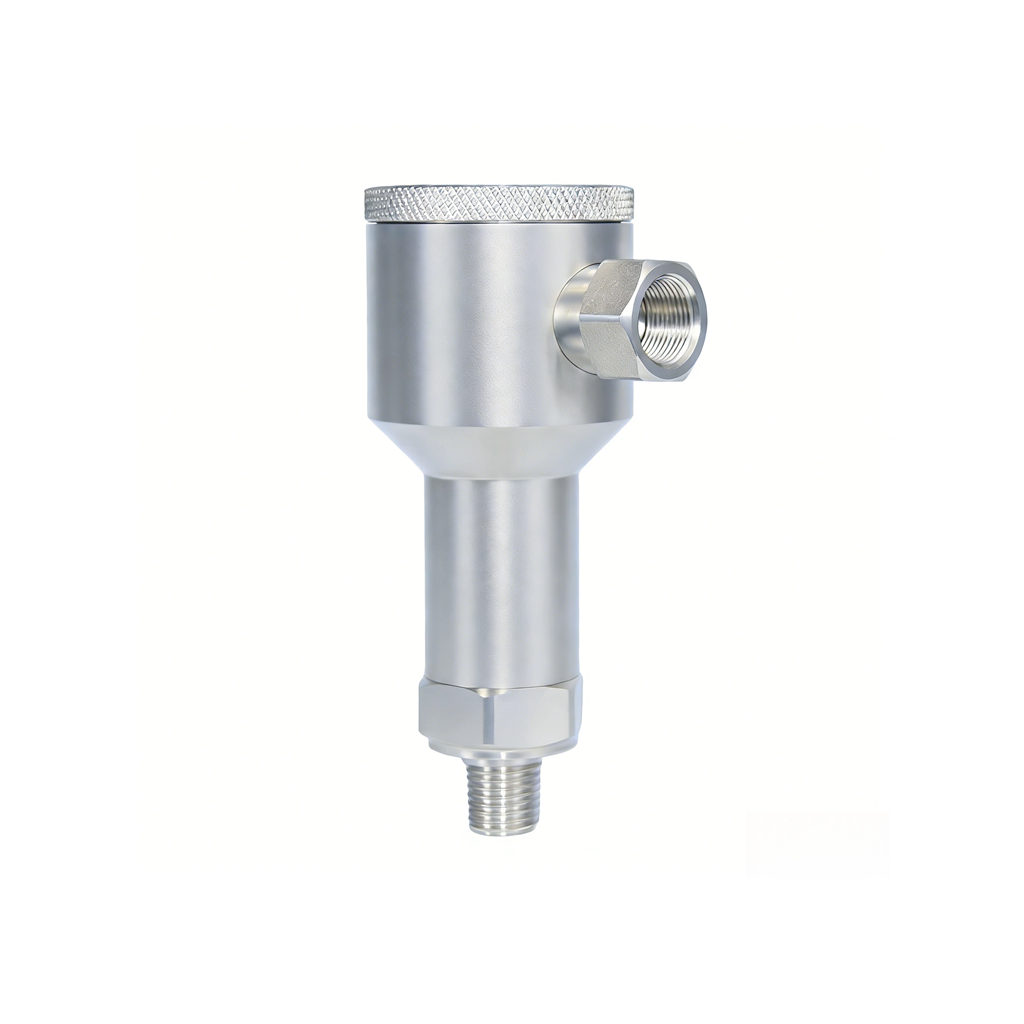

推荐仪表：压力变送器
安装位置：研磨腔顶部或侧面取压口
选型要点：
- 隔膜式设计，防止粉体堵塞取压孔
- 液材质316L不锈钢，耐磨损
- 防护等级IP65以上，适应粉尘环境
- 输出4-20mA信号，可接入DCS或PLC
2.2 研磨腔温度监测
研磨过程会产生大量热量，温度过高可能导致材料结构变化或粘结，影响产品性能。
推荐仪表：温度变送器
安装位置：研磨腔夹套出口或腔体壁面
选型要点：
- 测量范围0-100℃（根据工艺调整）
- 探头长度根据安装点选择
- 可配数显表头，现场读数方便
- 响应速度快，适应温度变化
2.3 研磨腔积料监测
气流磨等设备运行时，磨腔内积料量难以直接观察，积料过多会影响破碎效果和效率。通过称重方式可间接监测积料情况。
推荐仪表：称重传感器/压力传感器
安装位置：磨腔底部支撑点
选型要点：
- 将压力信号转换为重量数据
- 量程根据设备总重和物料重量选择
- 精度0.5%～1%FS
- 输出信号接入显示仪表，实时显示积料量
三. 搅拌混合工序的仪表选型方案
3.1 搅拌罐温度监测
浆料搅拌过程中，高速剪切会产生热量，温度过高可能导致浆料团聚或溶剂挥发。同时，某些工艺需要恒定温度以保证浆料稳定性。

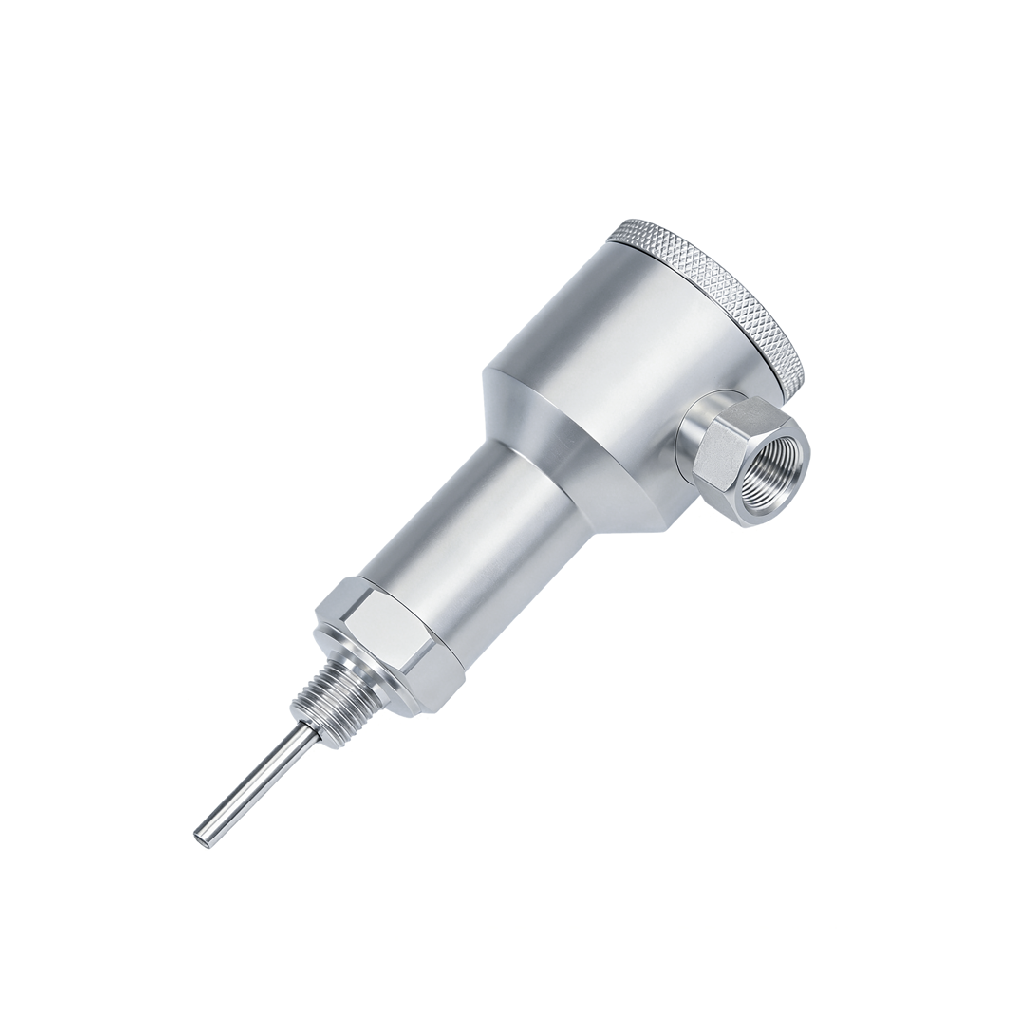

推荐仪表：温度变送器（PT100）
安装位置：搅拌罐壁面（侧装）或底部
选型要点：
- 测量范围-20～80℃（根据浆料特性调整）
- 探头材质316L不锈钢，耐腐蚀
- 可配卫生型卡箍连接，便于拆卸清洗
- 输出4-20mA或RS485信号
3.2 搅拌罐压力/真空度监测
多数电极浆料搅拌采用真空脱泡工艺，需保持罐内负压环境以排除气泡。压力波动会影响脱泡效果和浆料密实度。
推荐仪表：真空压力变送器
安装位置：搅拌罐顶部气相空间
选型要点：
- 量程-0.1～0.1MPa（负压工况）
- 隔膜式设计，防止浆料倒灌
- 响应速度快，捕捉压力变化
- 可选配现场显示，便于操作人员观察

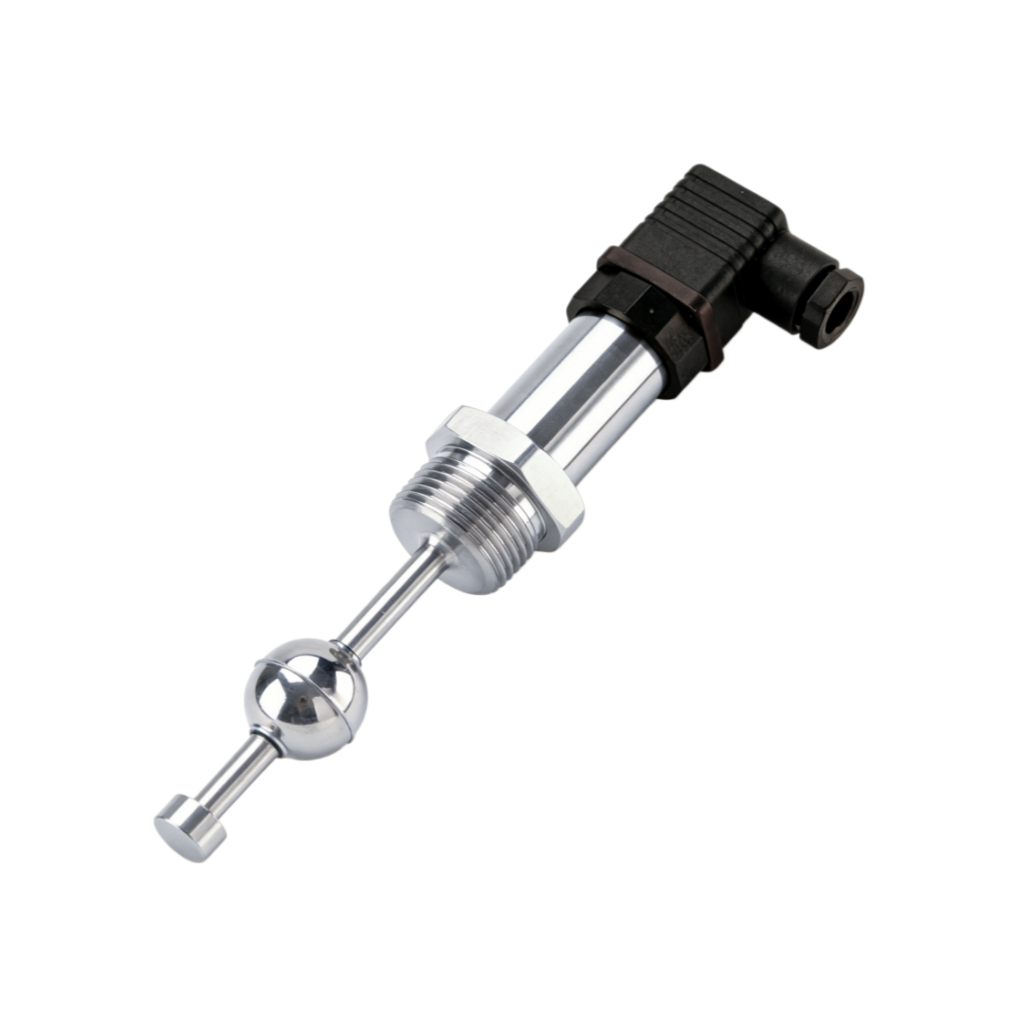

3.3 搅拌罐液位/料位监测
连续制浆系统中，需监测搅拌罐内浆料液位，防止溢罐或空罐运行。
推荐仪表：超声波液位计或压力式液位计
安装位置：罐顶（超声波）或罐底侧装（压力式）
选型要点：
- 超声波液位计：非接触式，适合粘稠浆料，但需考虑泡沫干扰
- 压力式液位计：接触式，测量稳定，需隔膜防腐设计
- 输出4-20mA信号，可设高低报警
3.4 管道压力监测
浆料在管道输送过程中，需监测泵出口压力和过滤器前后压差，及时发现堵塞或泵运行异常。
推荐仪表：压力变送器
安装位置：泵出口、过滤器前后
选型要点：
- 隔膜式设计，防止浆料堵塞取压孔
- 量程根据管道压力和泵扬程选择
- 可选配数字压力开关，实现超压报警
四. 仪表选型总结表
| 工序 | 监测参数 | 推荐仪表 | 安装位置 | 选型要点 |
| 研磨 | 研磨腔压力 | 压力变送器 | 腔体取压口 | 隔膜式，防堵塞 |
| 研磨 | 研磨腔温度 | 温度变送器 | 腔体壁面 | PT100，响应快 |
| 研磨 | 积料量 | 称重传感器 | 腔体底部 | 压力转重量 |
| 搅拌 | 浆料温度 | 温度变送器 | 罐壁侧装 | 卫生型卡箍 |
| 搅拌 | 罐内压力/真空 | 真空压力变送器 | 罐顶气相 | 量程-0.1～0.1MPa |
| 搅拌 | 罐内液位 | 超声波/压力式液位计 | 罐顶/罐底 | 考虑泡沫干扰 |
| 输送 | 管道压力 | 压力变送器 | 泵出口、过滤器 | 隔膜式，防堵塞 |
五. 选型注意事项
5.1 介质适配性
电极浆料通常具有高粘度、易团聚、含颗粒等特点，仪表接液部分需采用耐磨、耐腐蚀材质（316L不锈钢或哈氏合金），隔膜式设计可有效防止取压孔堵塞。
5.2 安装位置选择
压力取压点应避开死角，防止物料沉积；温度探头应插入介质流动区域，避免安装在死区；液位计安装需考虑搅拌器位置，防止干扰。
5.3 信号输出与系统集成
建议选用4-20mA模拟量输出或RS485数字通讯接口，便于接入PLC或DCS系统。对于关键参数（如高高液位、超压），可配置开关量输出实现联锁保护。
5.4 防护与防爆
锂电池材料多为粉体，生产环境存在粉尘，仪表防护等级建议IP65以上。若涉及溶剂（如NMP），需考虑防爆要求（Ex d IIB T4等）。
