基于80G雷达物位计的油品储罐连续液位测量设计
一. 石油储罐液位计量的行业需求与技术挑战
石油储罐液位计量是油库、石化企业库存管理的核心环节。无论是原油、成品油还是化工品储罐，都需要准确掌握罐内液位，用于库存核算、进销存管理、安全联锁等场景。
然而在实际应用中，石油储罐液位测量面临几个典型的技术挑战：
挑战一：低介电常数介质反射弱
汽油、柴油、石脑油等轻质油品的介电常数较低（通常在2-3之间），对雷达波的反射能力较弱。普通低频雷达信号衰减严重，容易出现回波丢失或信号不稳定。
挑战二：罐内工况复杂
储罐进油、出油时液面波动剧烈，部分介质会产生泡沫，罐内可能存在油雾、蒸汽等干扰物。这些因素都会影响测量的稳定性和精度。
挑战三：安装条件受限
现有储罐往往只有有限的罐顶开口，部分罐体有内浮顶、加热盘管等内部构件，对仪表安装位置和天线形式提出特殊要求。
挑战四：防爆与安全要求
石油储罐区域属于防爆区，仪表必须具备相应的防爆等级，确保在易燃易爆环境中安全运行。
二. 方案设计：80G雷达物位计为核心
针对上述挑战，本方案采用80G雷达物位计作为核心测量设备，实现对石油储罐液位的精准连续测量。
2.1 80G雷达物位计的技术优势
| 优势 | 说明 |
|---|---|
| 高频信号，能量集中 | 80GHz工作频率，波束角仅3°-4°，能量高度集中，对低介电常数介质反射能力优于低频雷达 |
| 抗干扰能力强 | 先进的回波处理算法，可有效过滤泡沫、油雾、搅拌等干扰信号 |
| 非接触测量 | 无机械部件，不与介质接触，免维护 |
| 透镜天线设计 | 天线不挂料、不结垢，适应油气附着环境 |
| 测量精度高 | 精度可达±2mm，满足库存计量要求 |
2.2 适用介质
| 介质类型 | 适用性 | 说明 |
|---|---|---|
| 汽油、柴油、石脑油 | 适用 | 低介电常数，80G雷达信号稳定 |
| 原油、燃料油 | 适用 | 介电常数较高，信号强 |
| 溶剂油、混合芳烃 | 适用 | 组分复杂，80G雷达适应性强 |
| 甲醇、乙醇 | 适用 | 介电常数适中，测量稳定 |
三. 储罐类型与安装方案
3.1 拱顶罐安装方案
| 安装要点 | 说明 |
|---|---|
| 安装位置 | 罐顶中心附近预留法兰接口 |
| 天线形式 | 透镜天线或喇叭天线 |
| 安装方式 | 法兰连接，仪表垂直向下安装 |
| 注意事项 | 避开进料口正上方，防止进料冲击干扰测量 |
3.2 内浮顶罐安装方案
| 安装要点 | 说明 |
|---|---|
| 安装位置 | 罐顶预留法兰，需确认内浮顶行程范围 |
| 天线形式 | 透镜天线（平面设计，不与浮顶干涉） |
| 安装方式 | 法兰连接，仪表下方需预留浮顶上升空间 |
| 注意事项 | 安装前确认浮顶最高位置，确保天线不与浮顶接触 |
3.3 外浮顶罐安装方案
| 安装要点 | 说明 |
|---|---|
| 安装位置 | 罐顶平台，通过导波管安装 |
| 天线形式 | 导波管专用天线或透镜天线 |
| 安装方式 | 仪表安装在导波管顶部，通过导波管引导信号 |
| 注意事项 | 导波管内壁应光滑、无焊渣，避免信号反射干扰 |
3.4 配套仪表：储罐温度监测
液位测量需配合温度监测，用于体积修正和库存核算。

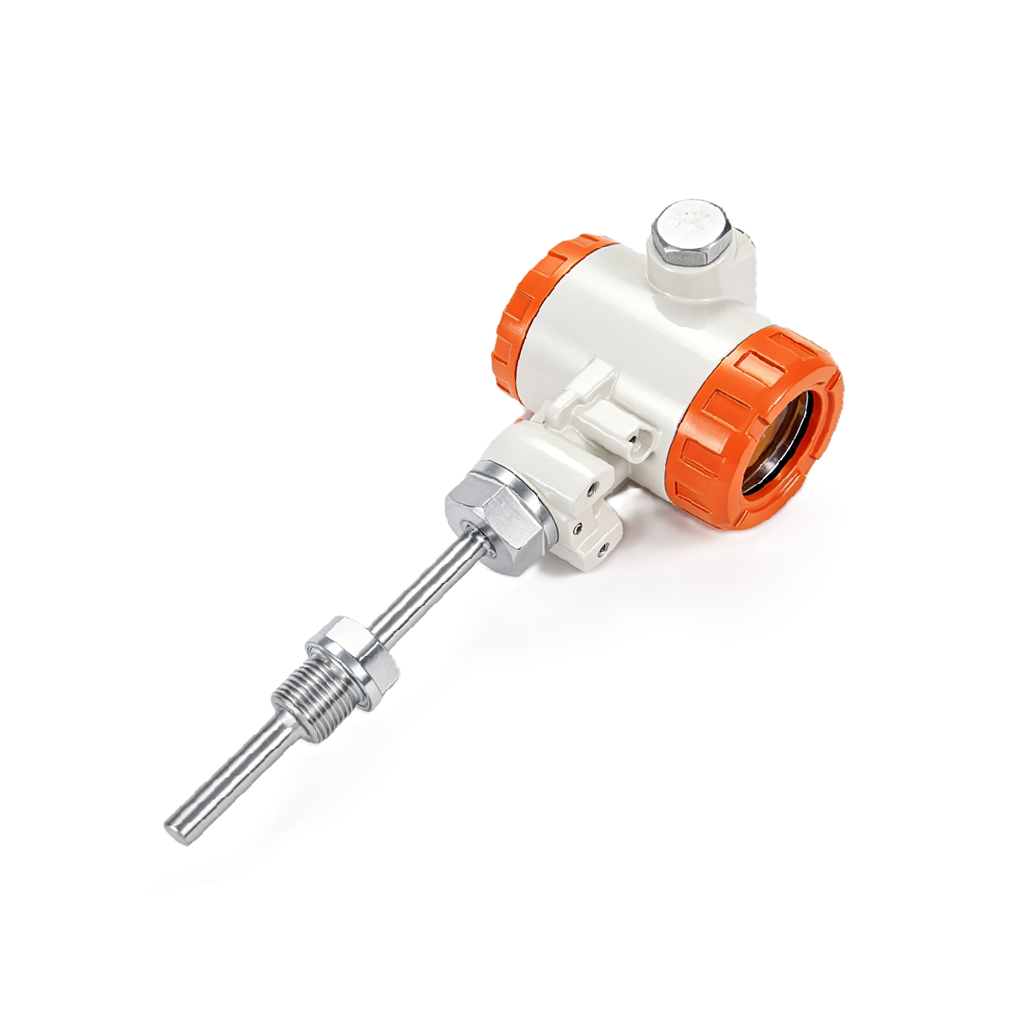

| 参数 | 推荐产品 | 安装位置 | 说明 |
|---|---|---|---|
| 罐内温度 | 温度变送器 | 罐壁侧装 | 单点或多点测温，用于油品温度修正 |
四. 测量系统架构
4.1 系统组成
| 组成部分 | 设备 | 功能 |
|---|---|---|
| 现场采集 | 80G雷达物位计 | 实时测量液位高度 |
| 现场采集 | 温度变送器 | 实时测量油品温度 |
| 信号传输 | 4-20mA / RS485 | 将信号传至控制室 |
| 数据处理 | PLC / 罐区管理系统 | 数据采集、换算、存储、显示 |
4.2 数据应用
| 应用场景 | 计算内容 | 说明 |
|---|---|---|
| 库存管理 | 液位→体积 | 根据罐容表换算体积 |
| 质量计算 | 体积×密度→质量 | 结合温度修正密度 |
| 进销存管理 | 收油量/发油量 | 前后液位差计算 |
五. 报警与安全联锁配置
液位测量除用于库存管理外，还应设置报警联锁功能，防止溢罐或泵空转事故。报警功能通过后端监控平台实现，而非仪表本体。
5.1 平台报警阈值设置（参考）
| 报警类型 | 阈值设置 | 处理建议 |
|---|---|---|
| 高液位报警 | 罐容90% | 提醒操作人员准备切换或停止进油 |
| 高高液位报警 | 罐容95% | 联锁关闭进油阀门，防止溢罐 |
| 低液位报警 | 罐容10% | 提醒操作人员准备切换或停止出油 |
| 低低液位报警 | 罐容5% | 联锁停泵，防止泵空转损坏 |
5.2 联锁保护配置
| 设备 | 作用 | 说明 |
|---|---|---|
| 80G雷达物位计 | 连续液位监测 | 提供模拟量信号，平台读取后进行报警判断 |
| 音叉液位开关 | 独立高高/低低保护 | 推荐配置，作为独立于雷达的第二套保护 |
六. 方案优势
优势一：精准可靠，适应低介电常数介质
80G高频雷达波束角小、能量集中，对汽油、柴油等低介电常数介质反射能力强，测量稳定可靠。
优势二：非接触免维护
无机械转动部件，不与介质接触，无磨损、无堵塞。透镜天线不挂料，长期运行免维护。
优势三：抗干扰能力强
先进回波处理算法，有效过滤泡沫、油雾、液面波动等干扰，输出数据平滑稳定。
优势四：安装简便
通过罐顶现有法兰接口安装，无需清罐、无需动火，施工安全便捷。
优势五：系统集成灵活
4-20mA、RS485、HART等多种信号输出，可接入现有PLC、DCS或罐区管理系统。
优势六：符合防爆规范
仪表具备防爆认证，适用于石油化工防爆区域。
七. 安装与使用注意事项
第一，安装位置选择。
应避开进料口正上方，防止进料时液体直接冲击雷达波。同时避开罐内障碍物（如加热盘管、搅拌器）的反射干扰。
第二，法兰接口匹配。
确认罐顶法兰规格与仪表法兰匹配，常用标准为DN80、DN100、DN150，压力等级PN16或ANSI 150#。
第三，内浮顶罐需确认行程。
安装前需确认内浮顶的最高位置，确保天线下方有足够空间，避免浮顶上升时与天线接触。
第四，导波管安装要求。
若采用导波管安装，管内壁需光滑、无焊渣、无毛刺。导波管内径应大于雷达天线直径。
第五，定期校验。
建议每半年或每年与人工检尺比对一次，确认测量精度。发现偏差时进行仪表校验或参数修正。
八. 适用场景
- 成品油库：汽油、柴油、煤油储罐液位监测
- 原油库：原油储罐液位监测
- 化工罐区：溶剂油、芳烃、醇类等化工品储罐
- 炼厂中间罐区：装置中间原料罐、产品罐
- 调油厂：调合罐、原料罐液位测量
