基于压力变送器的油气回收装置与罐区压力监控设计
一. 油气回收系统压力监测的行业需求
油气回收是油库、加油站、化工企业为减少挥发性有机物（VOCs）排放而设置的重要环保设施。系统在油品装卸、储罐呼吸过程中收集油气，经吸附、吸收或冷凝等工艺处理后达标排放。压力是油气回收系统运行状态的关键参数。
需求一：系统密闭性监控
油气回收系统需保持密闭状态，防止油气泄漏。系统内压力异常可反映管道泄漏、阀门故障或设备故障，是系统密闭性检查的重要依据。
需求二：工艺过程控制
油气回收装置在吸附、脱附、冷凝等环节对压力有严格要求。压力过高可能影响处理效率，压力过低可能导致空气倒吸，破坏处理效果。
需求三：储罐压力平衡
油品储罐在进出油过程中，罐内压力会发生变化。油气回收系统需与储罐压力平衡装置协同工作，维持罐压在安全范围内，防止储罐超压或吸瘪。
需求四：安全与环保合规
油气回收系统压力异常可能导致油气泄漏，造成环境污染和安全隐患。压力监测数据可作为环保部门检查时系统运行合规的证明。
二. 油气回收系统的压力监测点位
油气回收系统由多个环节组成，每个环节均需设置压力监测点位。
2.1 油气收集环节
| 点位类型 | 监测参数 | 安装位置 | 监测目的 |
|---|---|---|---|
| 装车鹤管油气管道压力 | 油气压力 | 鹤管油气回收管道 | 监测装车过程中的油气收集状态 |
| 储罐气相压力 | 罐内压力 | 储罐顶部气相空间 | 监测储罐压力变化，与油气回收系统联动 |
2.2 油气输送环节
| 点位类型 | 监测参数 | 安装位置 | 监测目的 |
|---|---|---|---|
| 油气总管压力 | 油气压力 | 油气收集总管 | 监测系统整体压力水平 |
| 风机进出口压力 | 压差 | 风机前后 | 判断风机运行状态和效率 |
2.3 油气处理环节
| 点位类型 | 监测参数 | 安装位置 | 监测目的 |
|---|---|---|---|
| 吸附罐压力 | 罐内压力 | 吸附罐顶部或管道 | 监测吸附/脱附过程压力变化 |
| 冷凝器入口压力 | 介质压力 | 冷凝器入口管道 | 监测冷凝单元前压力 |
| 膜分离单元压力 | 膜前/膜后压力 | 分离单元进出口 | 判断膜组件运行状态 |
2.4 尾气排放环节
| 点位类型 | 监测参数 | 安装位置 | 监测目的 |
|---|---|---|---|
| 排放口压力 | 排气压力 | 排放管道 | 监测排放口背压，判断是否通畅 |
| 阻火器前后压差 | 压差 | 阻火器进出口 | 判断阻火器是否堵塞 |

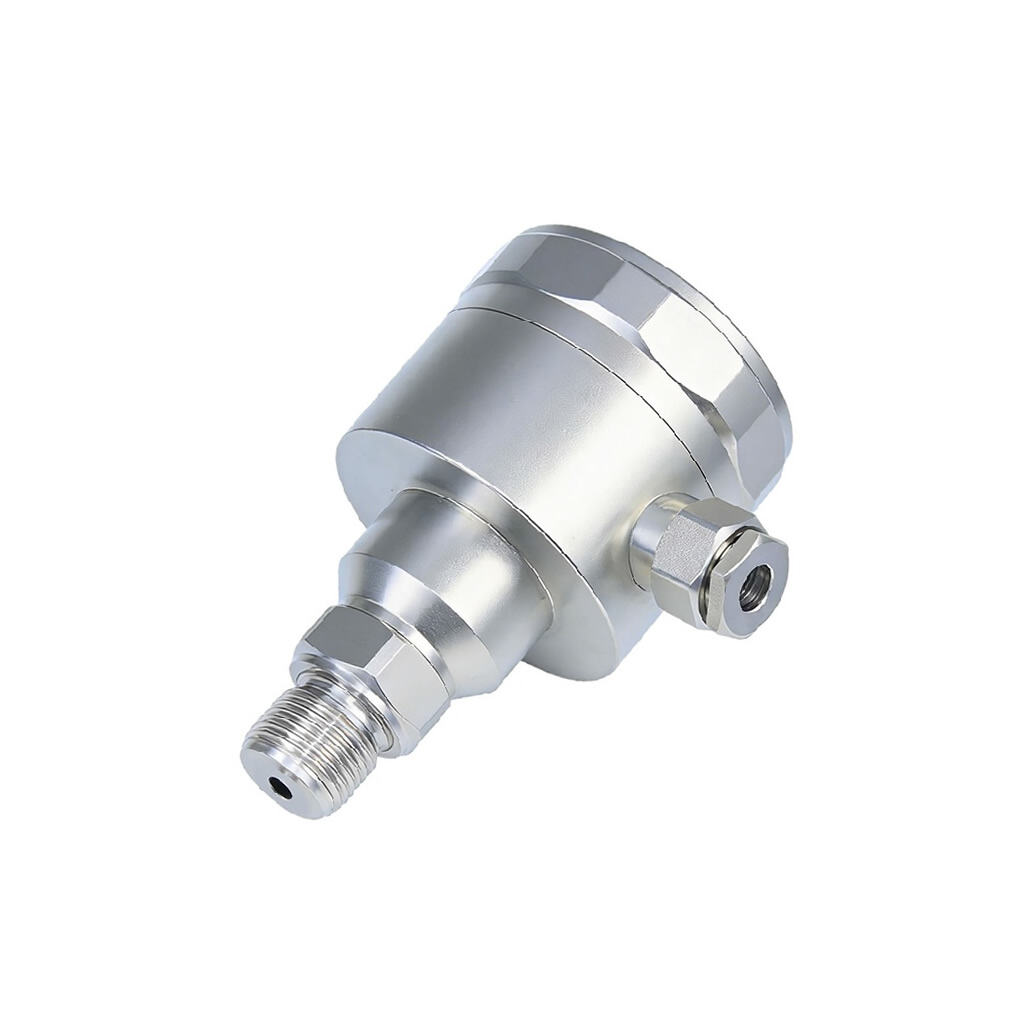

三. 压力变送器选型要点
油气回收系统介质为油气混合物，具有挥发性、易燃易爆特性，选型需满足以下要求：
| 参数 | 选型建议 | 说明 |
|---|---|---|
| 测量范围 | 储罐压力：-5kPa～+5kPa / 管道压力：0～50kPa | 根据实际工况选择合适量程 |
| 防爆等级 | Ex d IIB T4或Ex ia IIB T4 | 油气回收区域为防爆区 |
| 防护等级 | IP65以上 | 室外安装环境 |
| 接液材质 | 316L不锈钢 | 耐油气腐蚀 |
| 输出信号 | 4-20mA / RS485 | 接入控制系统 |
| 隔膜式设计 | 推荐 | 防止油气冷凝物堵塞取压孔 |
四. 各类点位安装方案
4.1 储罐气相压力监测
| 安装要点 | 说明 |
|---|---|
| 安装位置 | 储罐顶部气相空间，靠近呼吸阀位置 |
| 安装方式 | 通过罐顶预留法兰接口，垂直安装 |
| 取压要求 | 确保取压口与气相空间连通，不被液体淹没 |
| 防冻措施 | 北方地区需对取压管伴热保温，防止冷凝水结冰 |
| 注意事项 | 避开呼吸阀、安全阀排气口，防止气流冲击 |
4.2 油气管道压力监测
| 安装要点 | 说明 |
|---|---|
| 安装位置 | 油气管道直管段，避开弯头、阀门 |
| 安装方式 | 在管道上开孔焊接短管，安装球阀后连接压力变送器 |
| 取压角度 | 取压口位于管道上方，防止冷凝液积聚堵塞 |
| 阀门保留 | 保留球阀，便于日后拆卸维护 |
| 伴热保温 | 油气易冷凝，取压管需伴热保温 |
4.3 风机进出口压力监测
| 安装要点 | 说明 |
|---|---|
| 入口位置 | 风机入口管道，靠近风机进口 |
| 出口位置 | 风机出口管道，靠近风机出口 |
| 安装方式 | 通过管道取压口安装 |
| 用途 | 计算风机压差，判断风机运行状态 |
| 注意事项 | 风机振动较大，可选用耐振型压力变送器 |
4.4 过滤器/阻火器压差监测
| 安装要点 | 说明 |
|---|---|
| 安装位置 | 过滤器或阻火器前后管道 |
| 安装方式 | 分别安装两台压力变送器，或选用一体化差压变送器 |
| 压差计算 | 平台或PLC计算压差=上游压力-下游压力 |
| 报警设置 | 压差超限时报警，提示清洗或更换滤芯 |
五. 测量系统架构与数据应用
5.1 系统组成
| 组成部分 | 设备 | 功能 |
|---|---|---|
| 现场采集 | 压力变送器 | 采集各点位压力数据 |
| 信号传输 | 4-20mA / RS485 | 将信号传至控制系统 |
| 数据处理 | PLC / 油气回收控制系统 | 数据采集、显示、报警、联锁 |
| 监控平台 | 环保/安全监控平台 | 数据展示、记录存储、报表生成 |
5.2 数据应用场景
| 应用场景 | 涉及参数 | 计算方法 | 说明 |
|---|---|---|---|
| 系统密闭性监测 | 各点位压力 | 压力变化分析 | 压力异常下降判断泄漏 |
| 风机状态判断 | 风机进出口压差 | 压差=出口压力-入口压力 | 压差过低判断风机故障 |
| 吸附/脱附控制 | 吸附罐压力 | 压力变化趋势 | 根据压力切换吸附/脱附周期 |
| 过滤器状态 | 过滤器前后压差 | 压差=上游压力-下游压力 | 压差超限提示清洗 |
| 储罐压力平衡 | 储罐压力 | 与呼吸阀、氮封系统联动 | 维持罐压在安全范围内 |
| 环保数据上报 | 排放口压力 | 实时数据 | 作为环保合规运行依据 |
六. 报警与联锁配置
报警与联锁功能通过后端控制系统实现，根据压力设定阈值进行报警判断和联锁控制。
6.1 平台报警阈值设置（参考）
| 报警类型 | 监测参数 | 阈值设置 | 处理建议 |
|---|---|---|---|
| 储罐压力超高 | 储罐气相压力 | 高于设定值（如1.5kPa） | 检查呼吸阀、油气回收系统 |
| 储罐压力超低 | 储罐气相压力 | 低于设定值（如0.2kPa） | 检查氮封系统、罐体密封 |
| 油气管道压力异常 | 管道压力 | 超出正常范围 | 检查阀门状态、管道是否堵塞 |
| 风机压差过低 | 风机进出口压差 | 低于设定值 | 检查风机是否故障、皮带是否打滑 |
| 过滤器压差超高 | 过滤器前后压差 | 高于设定值 | 清洗或更换过滤器滤芯 |
| 阻火器压差超高 | 阻火器前后压差 | 高于设定值 | 清洗阻火器 |
| 系统压力骤变 | 压力变化率 | 短时间内大幅变化 | 可能发生泄漏，立即排查 |
| 设备离线报警 | 设备状态 | 超过设定时间未上报 | 检查供电、通讯状态 |
6.2 联锁控制配置（可选）
| 联锁条件 | 联锁动作 | 说明 |
|---|---|---|
| 储罐压力超高 | 开启泄压阀 | 防止储罐超压损坏 |
| 储罐压力超低 | 开启氮封阀 | 防止罐体吸瘪 |
| 油气管道压力超高 | 停风机、关闭阀门 | 防止系统超压 |
| 系统泄漏 | 停风机、关闭阀门 | 防止油气泄漏扩大 |
七. 方案优势
优势一：全面覆盖，无盲区监测
从油气收集、输送、处理到排放，形成完整压力监测网络，掌握系统全流程运行状态。
优势二：防爆设计，安全可靠
仪表具备防爆认证，适用于油气回收区域的防爆要求，保障设备和人员安全。
优势三：隔膜式设计，防堵塞
油气介质易冷凝，隔膜式压力变送器可有效防止取压孔堵塞，降低维护频率。
优势四：伴热保温，适应寒冷地区
取压管伴热保温设计，防止油气冷凝或冷凝水结冰，确保北方地区冬季正常运行。
优势五：多点位压差监测，辅助设备诊断
风机进出口压差、过滤器压差等监测，可远程判断设备运行状态，实现预防性维护。
优势六：数据可追溯，满足环保合规
压力监测数据自动存储，可作为环保检查时系统运行合规的证明文件。
八. 安装与使用注意事项
第一，取压管防堵。
油气介质易冷凝，取压管应尽可能短，坡度不小于1:100，向取压口方向倾斜。取压管需伴热保温，防止冷凝物积聚堵塞。
第二，防冻保温。
北方地区冬季气温低，取压管和变送器需伴热保温，防止冷凝水结冰损坏仪表。伴热温度应适中，避免油气过热。
第三，防雷接地。
室外安装的仪表需做好防雷接地，电源线和信号线加装防雷模块，设备外壳可靠接地。
第四，定期巡检与维护。
建议每月检查取压管有无堵塞、有无泄漏；每半年对压力变送器进行现场校验，确认测量精度。
第五，过滤器压差监测。
过滤器前后压差超限时需及时清洗或更换滤芯，防止压降过大影响系统运行效率。
第六，系统密闭性检查。
定期通过压力变化分析系统密闭性，发现压力异常下降时需排查泄漏点。
九. 适用场景
- 油库油气回收：汽油、柴油储罐油气回收系统
- 炼厂油气回收：炼厂装车、储罐区油气回收装置
- 化工园区VOCs治理：化工品储罐、装卸区油气回收
- 加油站油气回收：加油枪油气回收、储罐压力监测
- 码头油气回收：油轮装卸船油气回收系统
- 罐区氮封系统：氮封储罐压力监控与氮封阀联动
