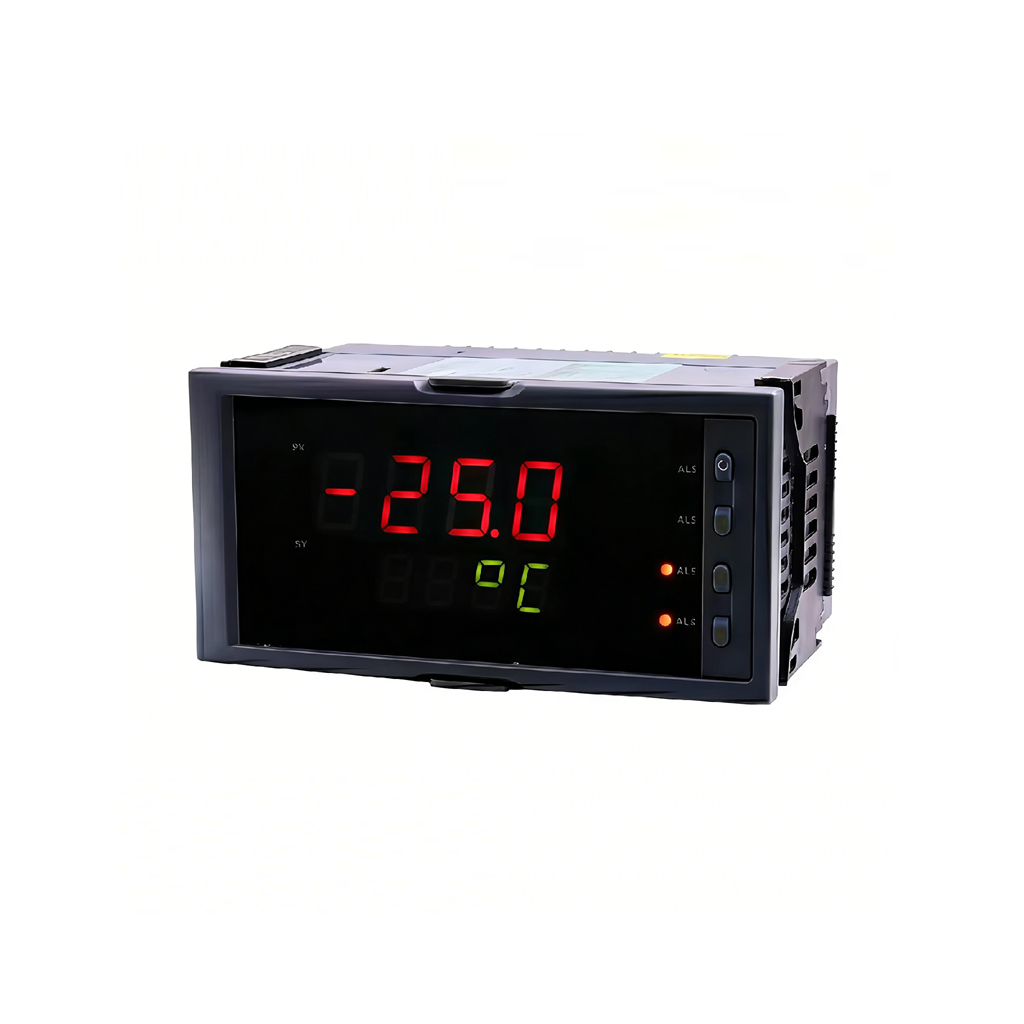

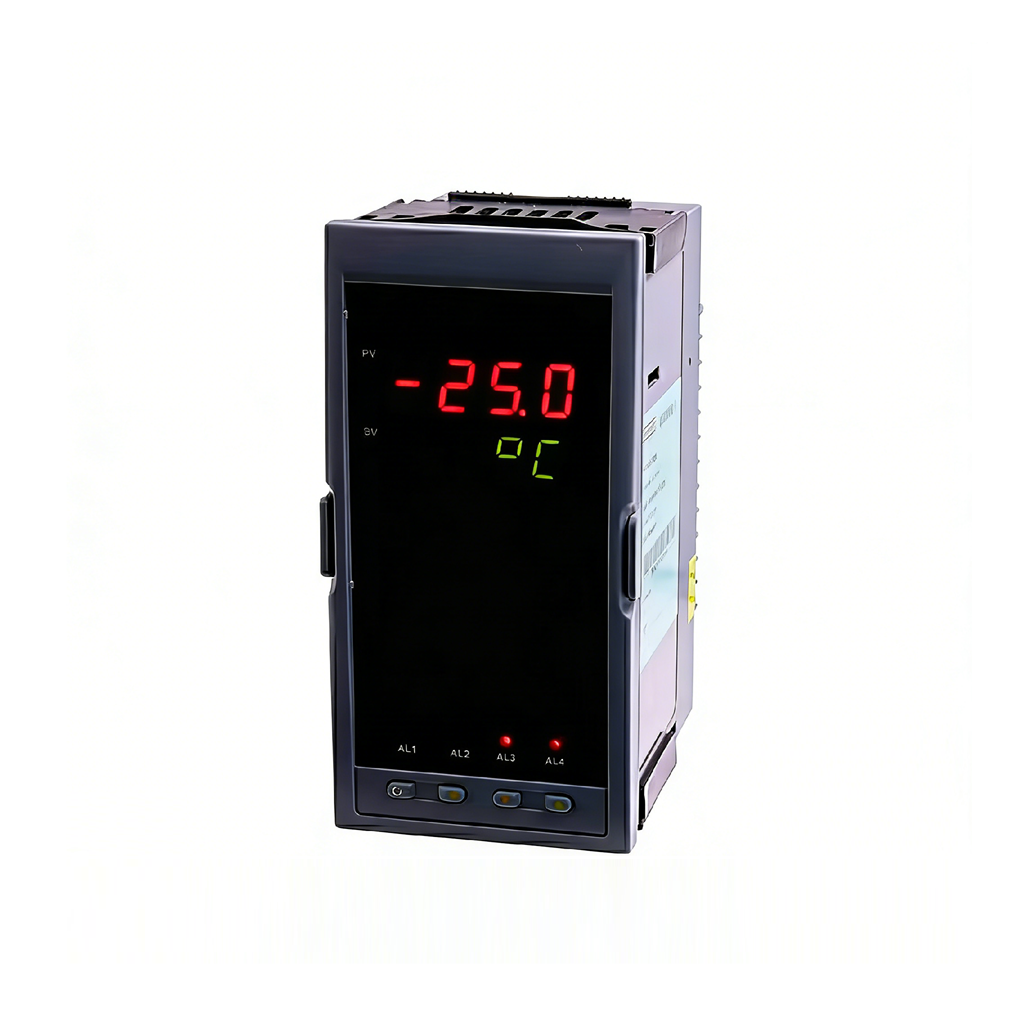

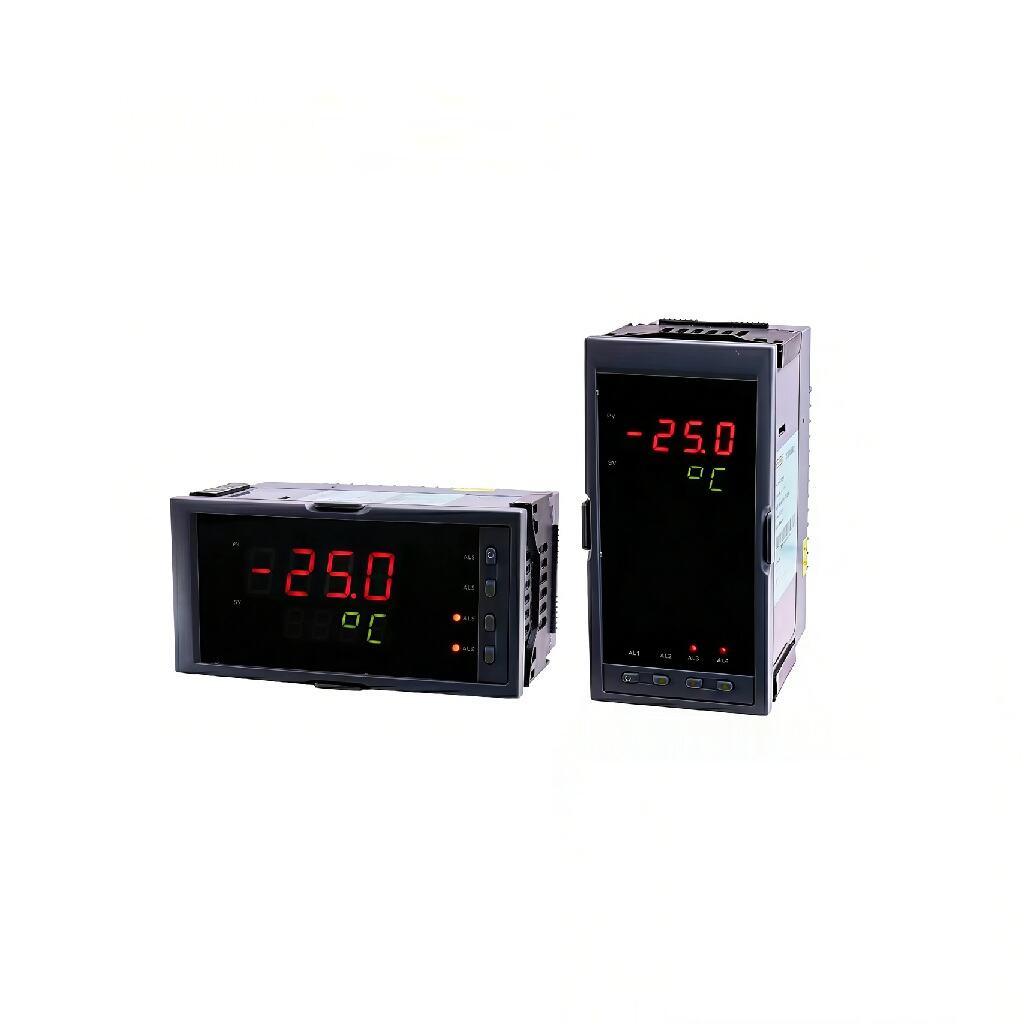

CAD2系列数显控制仪表支持多种信号类型输入，可与各类传感器、变送器配套使用，实现对温度、压力、液位、速度、力等物理的测量显示，带报警控制、模拟变送输出、485/232通讯等输出功能，带双屏数码管显示，可自由设定上、下窗口显示内容，可订制数学运算功能，可针对两路测量信号进行加、减、乘、除运算，其适用范围非常广泛。
CAD2系列数显控制仪表支持多种信号类型输入，可与各类传感器、变送器配套使用，实现对温度、压力、液位、速度、力等物理的测量显示，带报警控制、模拟变送输出、485/232通讯等输出功能，带双屏数码管显示，可自由设定上、下窗口显示内容，可订制数学运算功能，可针对两路测量信号进行加、减、乘、除运算，其适用范围非常广泛。
| 尺寸 | 96*48*110（横向）、48*96*110（竖向） |
|---|---|
| 输入信号 | 电压/电流/热电阻/热电偶等 |
| 输出信号 | 模拟量/继电器/RS485等 |
| 馈电输出 | 24VDC（±1V） |
| 工作电源 | 20~29VDC/100~240VAC |
环境温度应控制在-10℃至55℃之间，湿度35%～85%RH无凝露，避免阳光直射、振动、潮湿、腐蚀性气体及强电磁场干扰源（与变频器、大功率电机保持30cm以上距离）。
安装高度宜为1.2m至1.5m（中心距操作地面），便于观察与操作；仪表周围需留足散热空间，多台密集安装时考虑整体通风。
面板安装需严格按说明书开孔，使用专用支架固定；大尺寸光柱仪表必须制作独立承重支架，不得仅靠面板承重；导轨安装应平正、受力均匀。
供电电压需与仪表额定一致，电源线径不小于1.5mm²；强弱电线路分开敷设，信号线使用屏蔽双绞线，屏蔽层单端可靠接地（接地电阻≤1Ω）。
输入/输出/电源/通讯端子间绝缘电阻应≥100MΩ，耐压强度不低于1000V AC 1分钟；接线箱引入口不宜朝上，施工中及时封闭防尘防潮。
仪表金属外壳需可靠保护接地，接地线采用黄绿双色线，线径不小于2.5mm²。
通电前确认接线无误、端子紧固、供电正常，传感器与仪表输入类型匹配；按工艺要求设置量程、报警、通讯等参数。
定期清洁仅限干燥棉布擦拭表面，严禁有机溶剂；非专业人员不得拆卸修理；根据使用环境每1-2年校准一次。
核心元件均选自国内外优质供应商，每一批电子元件入库前均经过高温老化测试与参数抽检，确保只有性能稳定、符合设计标准的元件才能进入生产线，从源头上杜绝隐患。
采用全自动表面贴装生产线，通过高精度贴片机和回流焊设备，确保每一颗电阻、电容、芯片都精准焊接在电路板上，有效避免人工焊接带来的虚焊、漏焊问题，保证电路模块的一致性与可靠性。
标准化作业流程配合专业工装夹具，每一台产品在组装过程中均严格执行作业指导书，关键部件采用定扭力工具锁紧，既保证密封性又防止过应力损伤，细节之处体现工艺水准。
产品出厂前必须经过连续通电老化测试，在老化台上长时间运行，让潜在早期失效在出厂前充分暴露，确保送到您手上的每一台产品都已进入稳定工作期。
每台产品均进行逐台校准——压力类经数字压力控制器校验，流量类经静态质量法实流标定，物位类经标准距离法多点验证。所有校准数据均可追溯，确保您收到的是实实在在的精准数据。
从半成品到成品设立多道质检关卡，外观检查、功能测试、精度复检等每一道工序完成后均需经过质检员确认签字，环环相扣的质量控制体系，只为交付值得您信赖的产品。
从反应釜到输水管网，从储罐到烟囱，横跨十余个行业，覆盖上百种工况，用真实的案例展现工业测量的广度与深度。
