基于压力变送器与差压变送器的过滤设备堵塞预警与维护设计
一. 过滤器与分离设备压差监测的行业需求
过滤器、膜分离设备是化工、制药、食品等行业的关键设备，用于去除杂质、分离产品、净化介质。随着运行时间增加，滤芯或膜组件会逐渐堵塞，影响生产效率。
需求一：堵塞预警，保障生产连续
过滤器堵塞会导致压降增大，影响流量和处理能力。通过压差监测可在堵塞初期发出预警，安排清洗或更换，避免生产中断。
需求二：优化维护周期
传统维护依赖固定周期，可能导致过早更换（浪费）或过晚更换（影响生产）。压差监测可提供准确的数据依据，实现按需维护。
需求三：产品质量保障
过滤器穿透或膜组件破损会导致杂质进入产品，影响质量。压差异常可反映滤芯破损或膜组件故障。
需求四：设备保护
过滤器严重堵塞可能导致泵过载、管道超压，甚至设备损坏。压差监测配合联锁可及时停泵，保护设备。
二. 监测点位与设备选型
2.1 过滤器与分离设备监测点位
| 设备类型 | 监测参数 | 推荐产品 | 安装位置 | 监测目的 |
|---|---|---|---|---|
| 液体过滤器 | 进出口压差 | 差压变送器 | 过滤器前后管道 | 判断滤芯堵塞程度 |
| 气体过滤器 | 进出口压差 | 差压变送器 | 过滤器前后管道 | 判断滤芯堵塞程度 |
| 袋式过滤器 | 进出口压差 | 压力变送器×2 | 过滤器前后管道 | 计算压差，判断滤袋状态 |
| 膜分离设备 | 膜前膜后压差 | 压力变送器×2 | 膜组件进出口 | 判断膜污染程度 |
| 活性炭过滤器 | 进出口压差 | 差压变送器 | 过滤器前后管道 | 判断吸附饱和程度 |
2.2 压差测量方案对比
| 测量方案 | 适用场景 | 优点 | 缺点 |
|---|---|---|---|
| 差压变送器 | 高压差、高精度要求 | 单台仪表，安装简单，精度高 | 成本较高 |
| 两台压力变送器 | 低压差、远距离取压 | 可单独监测进出口压力 | 需在平台计算压差 |
2.3 设备选型要点

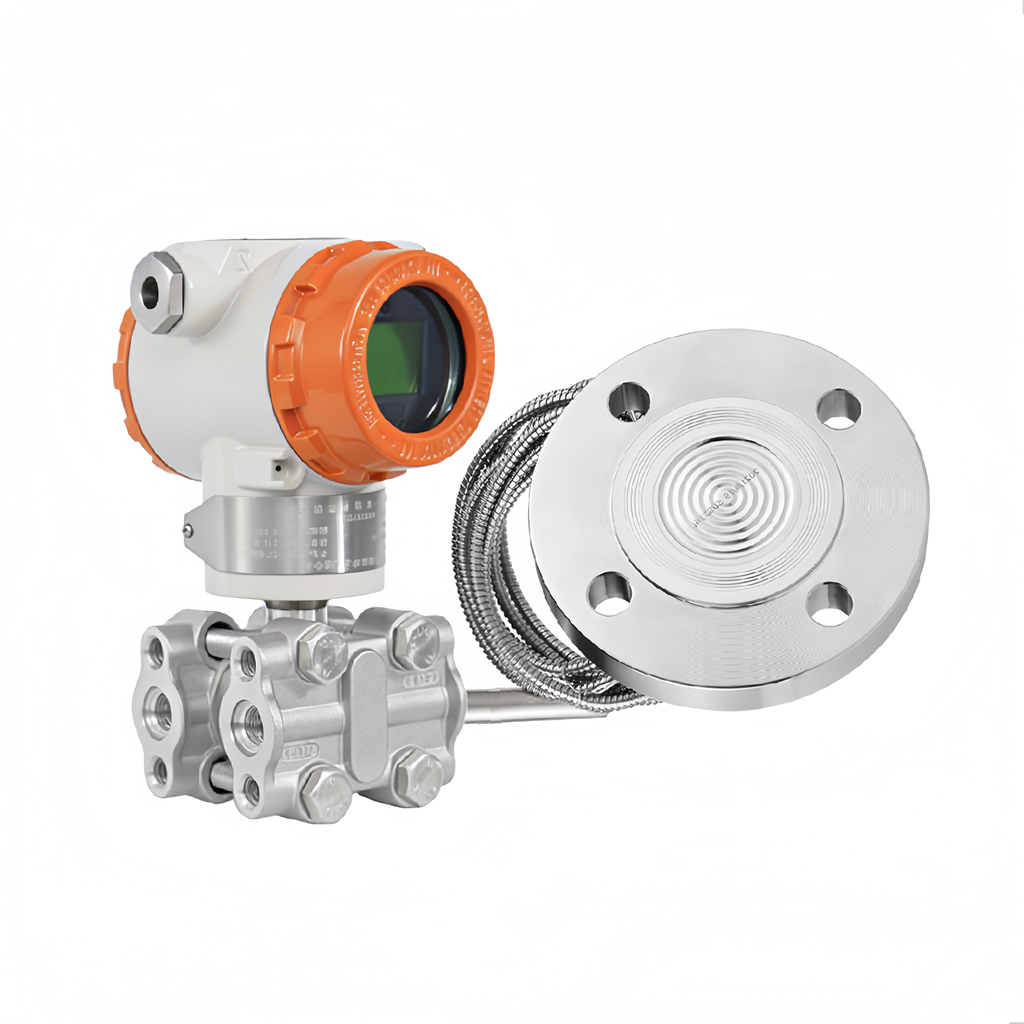

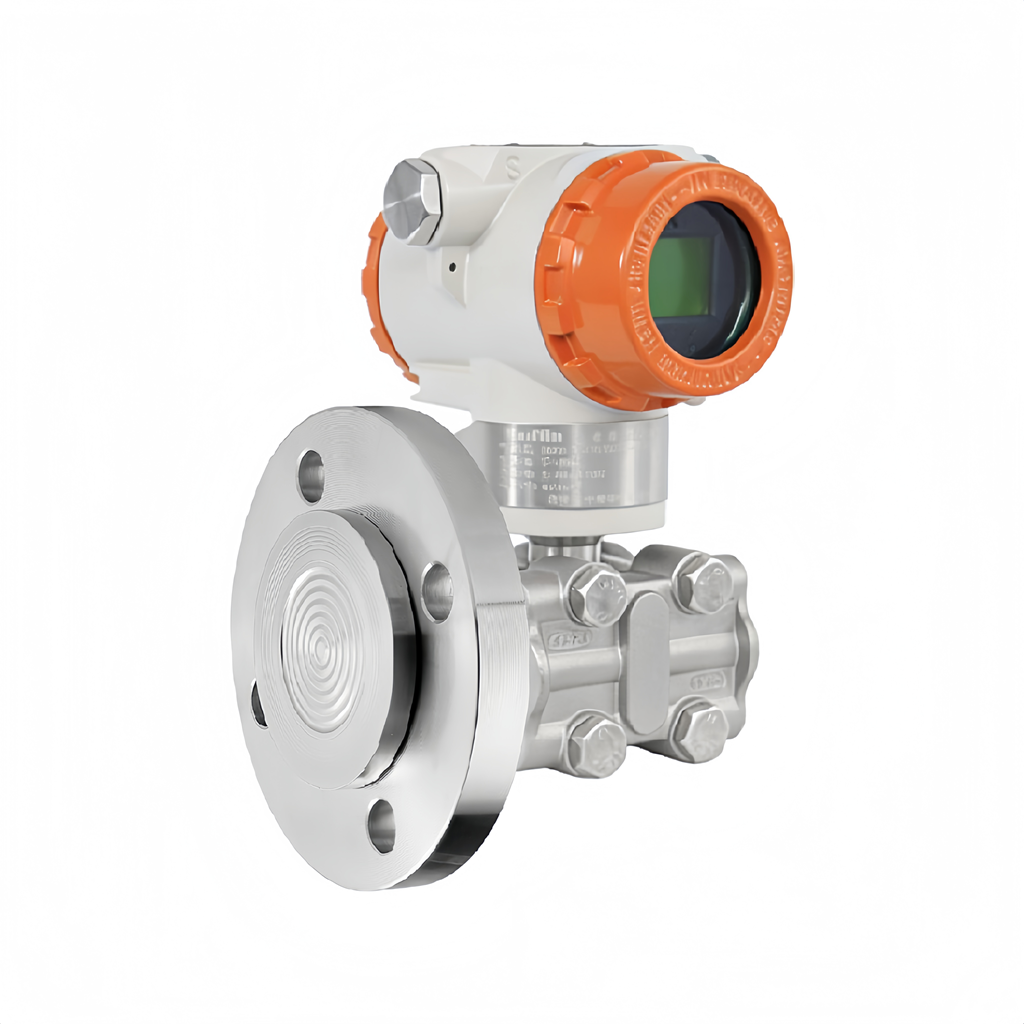

差压变送器选型
| 参数 | 选型建议 | 说明 |
|---|---|---|
| 测量范围 | 根据过滤器初始压降和最大允许压降选择 | 常用0-0.1MPa、0-0.5MPa |
| 测量精度 | 0.2%或0.5%FS | 压差监测需较高精度 |
| 防爆等级 | Ex d IIB T4或Ex ia IIB T4 | 化工防爆区域要求 |
| 接液材质 | 316L不锈钢或哈氏合金 | 适应腐蚀性介质 |
压力变送器选型（两台方案）
| 参数 | 选型建议 | 说明 |
|---|---|---|
| 测量范围 | 根据管道工作压力选择 | 常用0-1.0MPa、0-2.5MPa |
| 测量精度 | 0.2%或0.5%FS | 两台精度叠加，建议选高精度 |
| 安装方式 | 隔膜式或普通式 | 易结晶介质选用隔膜式 |
三. 各类设备的安装方案
3.1 液体过滤器压差监测安装
| 安装要点 | 说明 |
|---|---|
| 取压位置 | 过滤器进口管道、出口管道，靠近过滤器法兰 |
| 取压角度 | 取压口位于管道上方，防止杂质堵塞 |
| 取压管长度 | 尽可能短，避免延迟响应 |
| 差压变送器位置 | 安装在被测管道附近，便于维护 |
| 注意事项 | 取压管需保温，防止介质凝固 |
3.2 气体过滤器压差监测安装
| 安装要点 | 说明 |
|---|---|
| 取压位置 | 过滤器进出口管道直管段 |
| 取压角度 | 取压口位于管道上方，防止冷凝水进入取压管 |
| 防冻措施 | 北方地区需伴热保温，防止冷凝水结冰 |
| 注意事项 | 气体过滤器压差通常较小，选用小量程差压变送器 |
3.3 膜分离设备压差监测安装
| 安装要点 | 说明 |
|---|---|
| 取压位置 | 膜组件进口管道、浓液出口管道 |
| 安装方式 | 通过管道预留取压口安装 |
| 用途 | 监测膜污染程度，判断清洗时机 |
| 注意事项 | 膜组件初始压降小，需选用高精度变送器 |
3.4 泵前过滤器压差监测（特殊应用）
| 安装要点 | 说明 |
|---|---|
| 取压位置 | 泵入口过滤器前后 |
| 用途 | 监测过滤器堵塞，防止泵气蚀 |
| 报警设置 | 压差超限时报警或停泵 |
| 注意事项 | 泵入口压力可能为负压，需选用绝压或表压变送器 |
四. 测量系统架构与数据应用
4.1 系统组成
| 组成部分 | 设备 | 功能 |
|---|---|---|
| 现场采集 | 差压变送器或压力变送器 | 采集压差或压力数据 |
| 信号传输 | 4-20mA / RS485 | 将信号传至控制系统 |
| 数据处理 | DCS / PLC | 数据采集、显示、报警、计算 |
| 监控平台 | 中控室操作站 | 实时监控、趋势分析 |
4.2 数据应用场景
| 应用场景 | 涉及参数 | 计算方法 | 说明 |
|---|---|---|---|
| 堵塞程度判断 | 进出口压差 | ΔP = P进 – P出 | 压差超过设定值提示清洗 |
| 维护周期优化 | 压差变化率 | dΔP/dt | 根据压差上升速度预测维护时间 |
| 滤芯破损判断 | 压差骤降 | ΔP突然下降 | 滤芯破损导致压差下降 |
| 泵保护 | 泵前过滤器压差 | ΔP超限 | 联锁停泵，防止气蚀 |
| 膜污染监测 | 膜前后压差 | ΔP趋势分析 | 压差持续上升提示膜污染 |
4.3 维护阈值设置（参考）
| 过滤器类型 | 初始压降 | 清洗压降 | 更换压降 | 说明 |
|---|---|---|---|---|
| 液体袋式过滤器 | 0.01-0.02MPa | 0.05-0.08MPa | 0.10MPa | 超过更换压降需换滤袋 |
| 气体过滤器 | 0.005-0.01MPa | 0.03-0.05MPa | 0.08MPa | 压降过大影响流量 |
| 保安过滤器 | 0.02-0.03MPa | 0.08-0.10MPa | 0.15MPa | 膜前保护，需及时更换 |
| 活性炭过滤器 | 0.01-0.02MPa | 0.05-0.08MPa | 0.10MPa | 压降过大提示吸附饱和 |
五. 报警与联锁配置
报警与联锁功能通过后端DCS/PLC系统实现，根据压差设定阈值进行报警判断和联锁控制。
5.1 报警阈值设置（参考）
| 报警类型 | 监测参数 | 阈值设置 | 处理建议 |
|---|---|---|---|
| 压差高报警 | 进出口压差 | 初始压降的2-3倍 | 安排清洗或更换滤芯 |
| 压差超高报警 | 进出口压差 | 最大允许压降 | 立即更换滤芯 |
| 压差异常下降 | 进出口压差 | 低于初始压降的50% | 检查滤芯是否破损 |
| 泵前压差高 | 泵入口过滤器压差 | 设定值 | 停泵，更换滤芯 |
5.2 典型联锁控制逻辑
| 联锁条件 | 联锁动作 | 说明 |
|---|---|---|
| 压差超高 | 报警、不停机 | 生产连续性优先，提醒更换 |
| 泵前压差超高 | 停泵 | 防止泵气蚀损坏 |
| 压差骤降 | 报警 | 提示滤芯破损，安排检查 |
六. 方案优势
优势一：精确堵塞预警
通过压差实时监测，准确判断滤芯堵塞程度，避免凭经验判断的误差。
优势二：优化维护周期
从固定周期维护转变为按需维护，延长滤芯使用寿命，降低维护成本。
优势三：保护下游设备
过滤器堵塞时及时报警或联锁，防止杂质进入下游设备（如泵、换热器、膜组件），减少设备故障。
优势四：差压/压力双方案可选
根据工况和精度要求，可选用差压变送器或两台压力变送器方案，灵活适配。
优势五：防爆设计，安全可靠
仪表具备防爆认证，适用于化工防爆区域。
优势六：系统集成成熟
4-20mA、RS485信号输出，可接入现有DCS、PLC系统，实现自动监控。
七. 安装与使用注意事项
第一，取压口位置。
取压口应位于过滤器进出口直管段，靠近过滤器法兰。避免安装在弯头、阀门附近。
第二，取压管长度。
取压管应尽可能短，避免延迟响应。差压变送器应安装在取压点附近。
第三，取压管防堵。
易结晶或含颗粒介质，应选用隔膜式压力变送器，或取压管采用大管径、定期吹扫。
第四，气体过滤器取压。
气体过滤器取压管需防止冷凝水积聚，取压口位于管道上方，取压管向变送器倾斜。
第五，零点校准。
过滤器清洁状态下记录初始压降，作为报警阈值基准。每次更换滤芯后重新校准零点。
第六，定期校验。
建议每半年对压力变送器进行校验，确认测量精度。
八. 适用场景
- 化工液体过滤：反应原料过滤、产品精制过滤
- 制药工艺过滤：药液除菌过滤、纯化水过滤
- 食品饮料过滤：糖浆过滤、啤酒过滤、果汁澄清
- 水处理：RO膜前保安过滤器、活性炭过滤器
- 气体过滤：压缩空气过滤器、工艺气体净化
- 膜分离：超滤、纳滤、反渗透膜组件
- 泵入口保护：离心泵入口过滤器、真空泵入口过滤器
