基于电磁流量计与涡街流量计的化工工艺管道流量监测设计
一. 工艺管道流量计量的行业需求
工艺管道流量计量是化工、制药、食品等行业生产过程控制的基础。从原料进料、中间产品输送，到成品出料，每一个环节都需要精确的流量数据。
需求一：原料配比控制
化工反应对原料配比有严格要求。精确计量进料流量，确保反应物比例准确，是保证产品质量的关键。
需求二：批量生产控制
精细化工、制药行业常采用批量生产方式。每批次的进料量、中间体产量、成品产量需精确计量，用于工艺控制和成本核算。
需求三：过程监控与优化
实时监测工艺管道流量，可及时发现流量异常（如堵塞、泄漏、泵故障），优化生产参数，降低能耗。
需求四：产品产量统计
成品出料流量计量用于产量统计，为生产调度、库存管理提供数据依据。
二. 常用流量计选型与对比
工艺管道介质种类繁多，需根据介质特性选择合适的流量计。

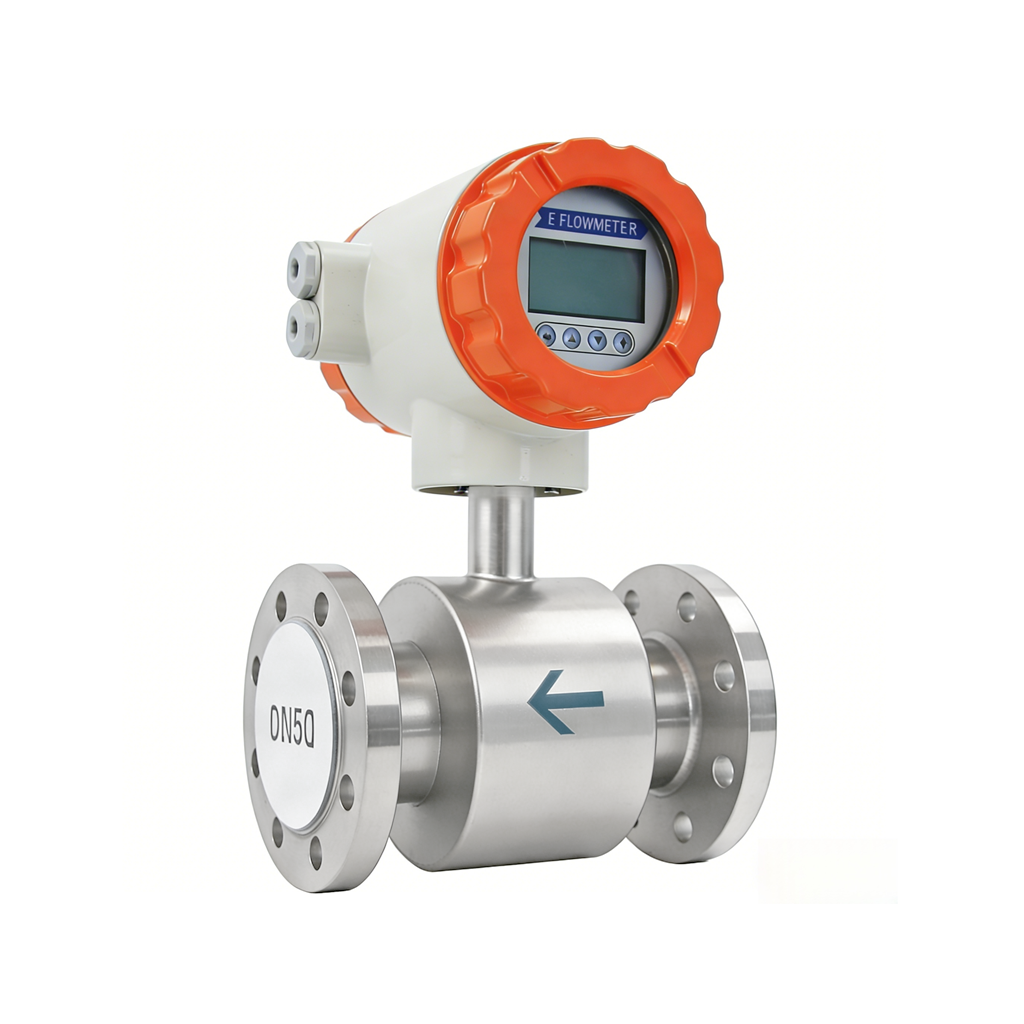

2.1 电磁流量计
| 项目 | 说明 |
|---|---|
| 测量原理 | 基于法拉第电磁感应定律，测量导电液体产生的感应电动势 |
| 精度等级 | ±0.3%～±0.5% |
| 适用介质 | 导电液体（电导率≥5μS/cm），如水、酸、碱、盐水、浆料 |
| 优点 | 无阻流件、无压损、不受密度粘度影响、精度高 |
| 缺点 | 不适用于非导电介质（如纯水、有机溶剂） |
| 适用场景 | 水溶液、酸碱液、盐水、浆料、废水 |

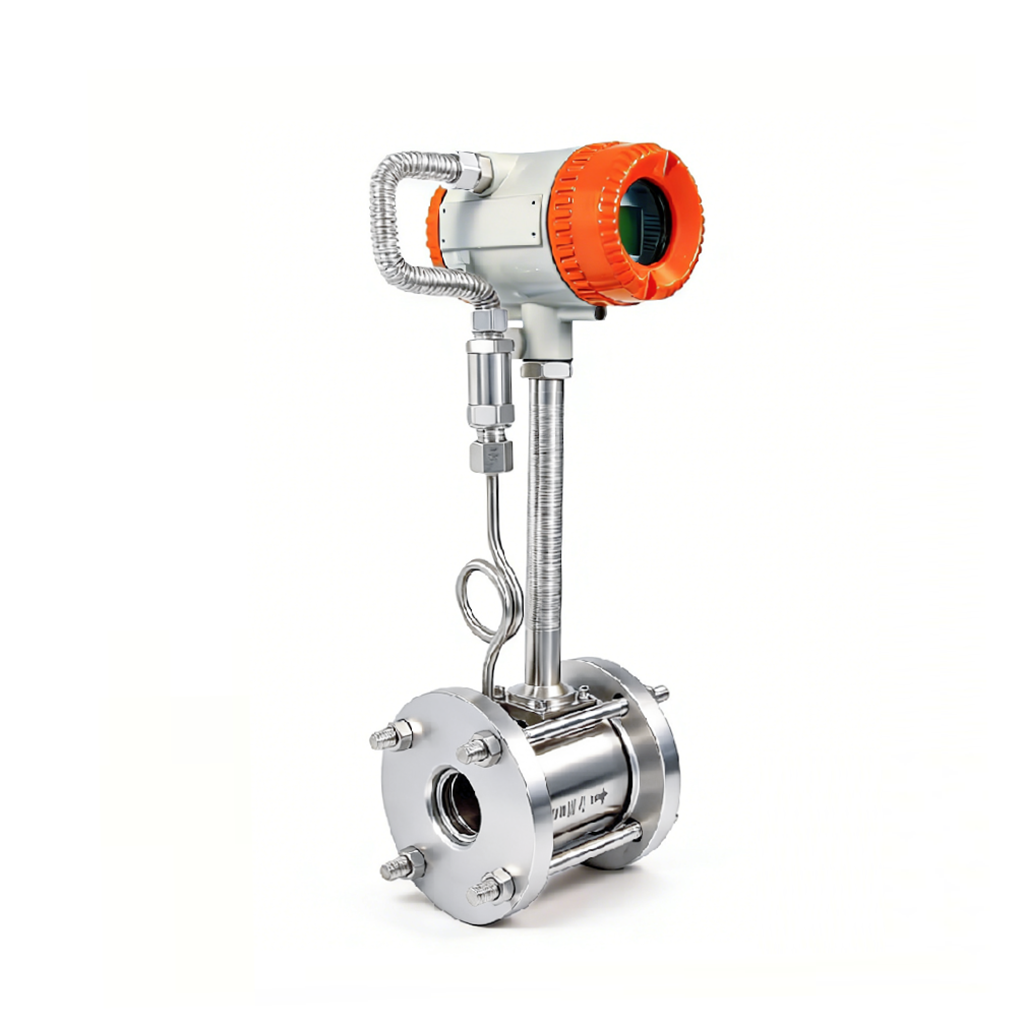

2.2 涡街流量计
| 项目 | 说明 |
|---|---|
| 测量原理 | 测量流体流过旋涡发生体时产生的涡街频率 |
| 精度等级 | ±0.5%～±1.0% |
| 适用介质 | 液体、气体、蒸汽 |
| 优点 | 适用介质广、无机械部件、可测高温 |
| 缺点 | 对低流速不敏感、受管道振动影响 |
| 适用场景 | 有机溶剂、蒸汽、气体、高温液体 |
2.3 选型建议对照表
| 介质类型 | 推荐流量计 | 选型理由 |
|---|---|---|
| 水、酸碱水溶液 | 电磁流量计 | 导电介质，无压损，耐腐蚀 |
| 盐水、冷却水 | 电磁流量计 | 导电性好，测量稳定 |
| 浆料、悬浮液 | 电磁流量计 | 无阻流件，不堵塞 |
| 有机溶剂（乙醇、丙酮等） | 涡街流量计 | 非导电介质，电磁无法测量 |
| 油品 | 涡街流量计 | 非导电介质，粘度适中 |
| 蒸汽 | 涡街流量计 | 高温介质，唯一可选 |
| 压缩空气、氮气 | 涡街流量计 | 气体流量测量 |
三. 各类点位的安装方案
3.1 进料管道流量监测安装
| 安装要点 | 说明 |
|---|---|
| 安装位置 | 原料储罐至反应釜的进料管道 |
| 直管段要求 | 电磁流量计前≥5D，后≥3D；涡街流量计前≥10D，后≥5D |
| 安装方向 | 流量计箭头与介质流向一致 |
| 配套阀门 | 控制阀安装在流量计下游，避免扰动影响计量 |
| 注意事项 | 确保管道始终充满液体 |
3.2 中间产品管道流量监测安装
| 安装要点 | 说明 |
|---|---|
| 安装位置 | 反应釜出料至中间罐的管道 |
| 安装方式 | 水平管道安装，流量计位于低点确保满管 |
| 温度补偿 | 测量温度变化大的介质时，需配合温度变送器 |
| 注意事项 | 介质可能含固体颗粒，选用电磁流量计更合适 |
3.3 成品出料管道流量监测安装
| 安装要点 | 说明 |
|---|---|
| 安装位置 | 中间罐至包装线或储罐的管道 |
| 用途 | 产量统计、包装计量 |
| 精度要求 | 成品计量精度要求较高，选用高精度流量计 |
| 注意事项 | 批量包装需配合定量控制仪 |
3.4 循环水/冷却水管道流量监测安装
| 安装要点 | 说明 |
|---|---|
| 安装位置 | 冷却水总管或设备进口管道 |
| 用途 | 监测冷却水用量，优化能耗 |
| 选型 | 电磁流量计，无压损，不影响系统压力 |
| 注意事项 | 确保满管安装，避免气体积聚 |
四. 测量系统架构与数据应用
4.1 系统组成
| 组成部分 | 设备 | 功能 |
|---|---|---|
| 现场采集 | 电磁流量计、涡街流量计 | 采集瞬时流量和累积流量 |
| 信号传输 | 4-20mA / RS485 / 脉冲 | 将信号传至控制系统 |
| 数据处理 | DCS / PLC / 批量控制器 | 数据采集、显示、累积、控制 |
| 监控平台 | 中控室操作站 | 实时监控、趋势分析、报表生成 |
4.2 数据应用场景
| 应用场景 | 涉及参数 | 计算方法 | 说明 |
|---|---|---|---|
| 进料配比控制 | 各原料瞬时流量 | 比例调节 | 按设定比例控制进料阀门 |
| 批量生产 | 累积流量 | 预设量控制 | 达到设定量时自动关阀 |
| 产量统计 | 成品累积流量 | 日报/月报 | 生成生产报表 |
| 单耗分析 | 原料流量、产量 | 单耗=原料/产量 | 计算单位产品原料消耗 |
| 设备状态监测 | 流量变化率 | dQ/dt | 流量突降提示泵故障或堵塞 |
4.3 批量控制应用
| 控制方式 | 说明 | 适用场景 |
|---|---|---|
| 单次定量 | 设定一个目标量，达到后关阀 | 单批次加料 |
| 多次定量 | 设定多个目标量，依次完成 | 多步骤配料 |
| 比例控制 | 按比例同步控制多路进料 | 连续配料 |
五. 报警与联锁配置
报警与联锁功能通过后端DCS/PLC系统实现，根据流量设定阈值进行报警判断和联锁控制。
5.1 报警阈值设置（参考）
| 报警类型 | 监测参数 | 阈值设置 | 处理建议 |
|---|---|---|---|
| 流量低报警 | 瞬时流量 | 低于正常值的50% | 检查泵、阀门、管道是否堵塞 |
| 流量高报警 | 瞬时流量 | 高于正常值的120% | 检查阀门是否误开 |
| 流量中断报警 | 瞬时流量 | 流量为零 | 检查泵是否故障 |
| 批量超差报警 | 实际量与预设量偏差 | 超过允许偏差 | 检查阀门关断提前量 |
| 设备离线报警 | 设备状态 | 超过设定时间未通讯 | 检查供电、通讯 |
5.2 典型联锁控制逻辑
| 联锁条件 | 联锁动作 | 说明 |
|---|---|---|
| 流量中断 | 停泵、关阀 | 防止泵空转 |
| 批量完成 | 关阀 | 自动停止进料 |
| 流量超限 | 关阀 | 防止超量 |
六. 方案优势
优势一：高精度计量，保障配比准确
电磁流量计精度可达±0.3%，涡街流量计精度可达±0.5%，满足化工、制药行业对配比精度的要求。
优势二：无阻流件，适应浆料介质
电磁流量计测量管内无阻流件，适用于含固体颗粒的浆料、悬浮液，不会发生堵塞和磨损。
优势三：适应多种介质
电磁流量计适用于导电液体，涡街流量计适用于有机溶剂、蒸汽、气体，覆盖工艺管道主要介质类型。
优势四：批量控制功能
配合批量控制器，可实现自动定量加料，替代人工操作，提高配料精度和效率。
优势五：信号输出灵活
4-20mA、RS485、脉冲多种信号输出，可接入DCS、PLC或独立批量控制器。
优势六：防爆设计，安全可靠
仪表具备防爆认证，适用于化工防爆区域。
七. 安装与使用注意事项
第一，直管段要求。
电磁流量计前≥5D、后≥3D；涡街流量计前≥10D、后≥5D（D为管道通径）。直管段不足会影响测量精度。
第二，满管安装。
流量计应安装在管道最低点或垂直上升管道，确保管道始终充满液体。避免安装在管道最高点。
第三，接地要求。
电磁流量计需良好接地，接地电阻≤10Ω，防止杂散电流干扰测量信号。
第四，温度补偿。
涡街流量计测量蒸汽和气体时，需配合温度变送器、压力变送器进行温压补偿，换算为标准状态流量。
第五，定期校验。
建议每年对流量计进行校验，确认测量精度。贸易交接用流量计需按计量部门要求定期检定。
第六，防冻措施。
北方地区冬季需对流量计和管道伴热保温，防止介质结冰损坏仪表。
八. 适用场景
- 化工进料计量：反应原料精确配比
- 制药配料系统：药液批量配比
- 精细化工生产：中间产品流量监测
- 食品饮料加工：糖浆、果汁、奶制品流量计量
- 水处理：工艺水、循环水流量监测
- 溶剂回收：有机溶剂回收流量计量
