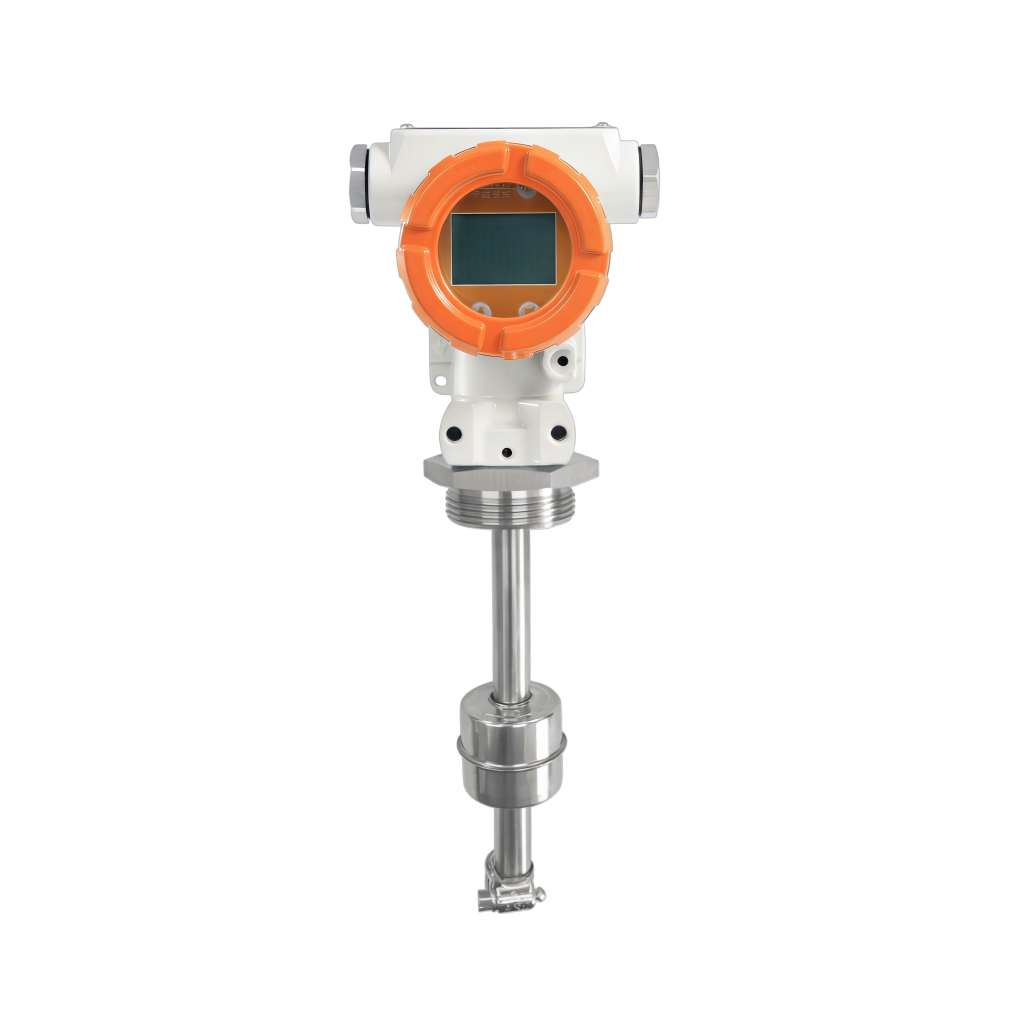

浮球液位变送器基于霍尔效应原理，通过磁敏传感器阵列实现液位的高精度连续测量。其核心结构包括一根密封的测量杆和套在杆上可随液位升降的环形浮球，浮球内部装有永磁钢。测量杆内部集成了按固定间隔（如4cm）排布的霍尔开关阵列电路板，每个霍尔元件对应一个测量点位。当浮球随液位升降时，浮球内的磁钢靠近相应位置的霍尔元件，触发该位置的霍尔开关导通，产生开关信号。电路板上的微处理器扫描并检测所有霍尔元件的通断状态，根据被触发的霍尔元件位置确定浮球所在的高度，从而精确得出液位值。这一位置信号经微处理器运算处理后，通过内置的变送电路转换为标准工业模拟信号输出，如4-20mA电流信号或0-10V电压信号，也可通过RS485 Modbus通讯协议直接输出数字液位值。
| 测试介质 | 水 / 油等液态流体介质 |
|---|---|
| 测量范围 | 0.1~3 米的任意区间 |
| 精度等级 | ±3mm |
| 输出信号 | 4-20mA/0-10V |
| 工作电源 | 12~30VDC（标定 24VDC） |
| 工作温度 | -20~80℃ |
| 安装方式 | 螺纹 / 快装卡箍 / 法兰 |
| 结构材质 | 铝合金 + 不锈钢 |
| 应用场景 | 石油 / 化工等 |
第一步：确认介质特性
第二步：选择浮球与过程连接
第三步：选择输出形式与安装方式
核心元件均选自国内外优质供应商，每一批电子元件入库前均经过高温老化测试与参数抽检，确保只有性能稳定、符合设计标准的元件才能进入生产线，从源头上杜绝隐患。
采用全自动表面贴装生产线，通过高精度贴片机和回流焊设备，确保每一颗电阻、电容、芯片都精准焊接在电路板上，有效避免人工焊接带来的虚焊、漏焊问题，保证电路模块的一致性与可靠性。
标准化作业流程配合专业工装夹具，每一台产品在组装过程中均严格执行作业指导书，关键部件采用定扭力工具锁紧，既保证密封性又防止过应力损伤，细节之处体现工艺水准。
产品出厂前必须经过连续通电老化测试，在老化台上长时间运行，让潜在早期失效在出厂前充分暴露，确保送到您手上的每一台产品都已进入稳定工作期。
每台产品均进行逐台校准——压力类经数字压力控制器校验，流量类经静态质量法实流标定，物位类经标准距离法多点验证。所有校准数据均可追溯，确保您收到的是实实在在的精准数据。
从半成品到成品设立多道质检关卡，外观检查、功能测试、精度复检等每一道工序完成后均需经过质检员确认签字，环环相扣的质量控制体系，只为交付值得您信赖的产品。
从反应釜到输水管网，从储罐到烟囱，横跨十余个行业，覆盖上百种工况，用真实的案例展现工业测量的广度与深度。
